    PCB maliyeti nasıl hesaplanır?

    Yazeka

    Arama sonuçlarına göre oluşturuldu

    PCB maliyeti, çeşitli faktörlerin dikkate alınmasıyla hesaplanır:

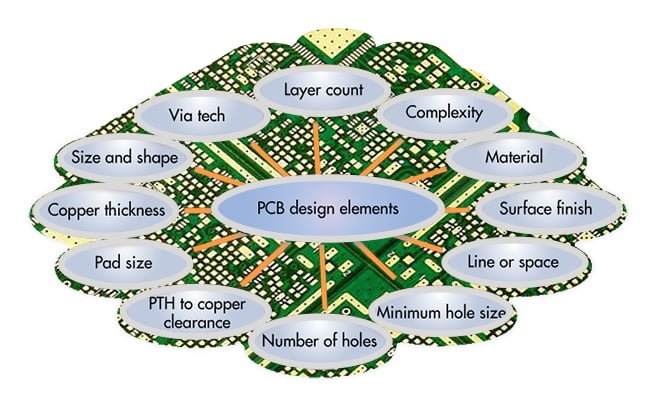

    1. PCB Boyutu ve Karmaşıklığı: Daha büyük PCB'ler ve karmaşık tasarımlar daha fazla malzeme ve zaman gerektirir, bu da maliyeti artırır 13.
    2. Katman Sayısı: PCB'deki katman sayısının artması, ek işlem ve malzeme kullanımı nedeniyle maliyeti yükseltir 13.
    3. Malzeme Seçimi: Kullanılan malzemelerin türü (FR-4, Rogers gibi) ve kalitesi maliyeti etkiler 12.
    4. Bakır Kalınlığı: Yüksek güçlü uygulamalar için kalın bakır kullanımı maliyeti önemli ölçüde artırabilir 1.
    5. Yüzey İşlemleri: HASL, ENIG gibi yüzey kaplama seçenekleri dayanıklılığı ve iletkenliği etkiler, ayrıca maliyeti de artırır 1.
    6. Üretim Hacmi: Yüksek hacimli siparişler genellikle birim maliyeti düşürürken, düşük hacimli siparişler kurulum ve sökme masrafları nedeniyle daha yüksek birim başına maliyetlere neden olur 14.
    Ek maliyet faktörleri:
    • Tasarım Optimizasyonu: Verimli tasarım uygulamaları maliyetleri azaltabilir 1.
    • Teknolojiden Yararlanma: Gelişmiş yazılım araçları ve maliyet tahmini hesaplayıcıları süreci kolaylaştırır 1.
    • Uluslararası Nakliye: Ham madde eğilimleri ve lojistik planlama maliyetleri etkileyebilir 2.
    5 kaynaktan alınan bilgiyle göre:

      Yanıtı değerlendir

      5 kaynak

      1. hilelectronic.com
        1
      2. richpcba.com
        2
      3. mokotechnology.com
        3
      4. medium.com
        4
      5. emrekonca.com
        5

    Konuyla ilgili materyaller

    PCB nedir ne işe yarar?

    PCB (Baskılı Devre Kartı), elektronik bileşenlerin (transistörler, dirençler, entegre devreler) üzerine yerleştirildiği ve aralarındaki elektriksel bağlantının bakır yollarla sağlandığı levhadır. PCB'nin işlevleri: Düzen ve minyatürizasyon: Elektronik bileşenleri düzenli bir şekilde bir araya getirerek cihazların daha küçük ve karmaşık hale gelmesini sağlar. Güvenilirlik: Lehimleme işlemiyle bileşenlerin kart üzerine sıkıca bağlanması, cihazın daha uzun ömürlü olmasını sağlar. Üretim kolaylığı: Aynı PCB üzerinde birçok cihaz üretilebildiği için üretim maliyetleri düşürülür. Kullanım alanları: Bilgisayarlar, cep telefonları, oyun konsolları, otomobiller, tıbbi cihazlar ve ev aletleri gibi hemen hemen tüm elektronik cihazları kapsar.
    5 kaynak

    PCB üretim süreci ne kadar sürer?

    PCB üretim süresi, siparişin miktarına ve özelliklerine bağlı olarak değişir. Genel olarak: - 1-2 katmanlı PCB'ler için üretim süresi 4 iş günü (96 saat) olarak belirlenmiştir. - 4 katmanlı PCB'ler için üretim süresi 5 iş günü (120 saat) sürer. - 6 katmanlı PCB'ler için üretim süresi 8 iş günü (192 saat) olarak planlanmıştır. Ayrıca, büyük hacimli üretimlerde (50-10.000 adet) bu süreler 10 iş gününe kadar çıkabilir. Üretim süreci ayrıca tasarım ve kalite kontrol aşamalarını da içerir ve bu nedenle kesin süre, üreticiye ve spesifikasyonlara göre değişiklik gösterebilir.
    5 kaynak

    PCB devre kartı nasıl yapılır?

    PCB (Baskı Devre Kartı) üretimi şu aşamalardan oluşur: 1. Tasarım: PCB tasarımı, Eagle, Altium Designer veya KiCAD gibi yazılımlar kullanılarak yapılır. 2. Gerber Dosyası Oluşturma: Tasarım tamamlandıktan sonra, üretim için gerekli olan Gerber dosyası oluşturulur. 3. Malzeme Seçimi: PCB'nin temel yapısını genellikle cam elyafı veya epoksi reçinesi karışımından yapılan laminat oluşturur. 4. Bakır Kaplama ve Yüzey Hazırlığı: Tasarıma uygun olarak kesilmiş bakır levha, yüzey hazırlığı yapıldıktan sonra laminat malzeme üzerine yerleştirilir. 5. Fotolitografi: Devre yollarının bakır levha üzerine aktarılması için fotolitografi işlemi yapılır. 6. Delik Açma: Bileşenlerin yerleştirilebilmesi için delikler açılır. 7. Kaplama ve Lehimleme: İç katmanlar elektrokimyasal yollarla kaplanır, lehim maskesi uygulanır ve baskılar yapılır. 8. Test ve AOI Kontrolü: Üretim sonrası otomatik optik inceleme (AOI) ile hatalar tespit edilir ve kartın işlevselliği elektriksel testlerle doğrulanır.
