3.4.1. Bina çizim kuralları

Binaların çizim ve düzenleme yöntemleri Yandex Map Editor'deki tüm çizgi türü basit objelerin çizim ve düzenleme yöntemleriyle aynıdır.

Ayrıntılı bilgi için:

• 2.7.3.1. Çokgen türü basit objenin çizilmesi
• 2.7.3.2. Çokgen türü basit objenin düzenlenmesi

Ayrıca, diğer binalara yapısal açıdan bağlı ancak yükseklik veya adres bakımından bunlardan ayrı olan binaları çizerken yakalama modunu etkinleştirebilirsiniz. Bu mod, yeni çokgenin noktalarını daha önce çizilmiş komşu bina çokgenlerine yapıştırır. Bunun için (Yakalama modu) butonuna tıklayın.

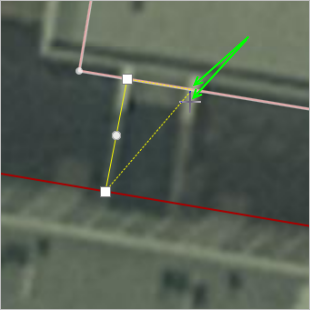

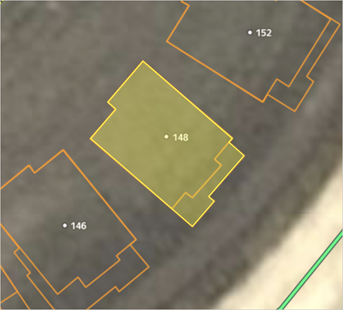

İmlecin konumu ve çizilen bina çokgeninin, yanındaki diğer çokgene yapışan noktası görselde yeşil oklarla gösterilmiştir. Bu noktanın yapışmasıyla diğer çokgenin de rengi değişir:

3.4.1. Binaların çizimi ve düzenlenmesi için kurallar

Bina çizerken aşağıdaki kurallara uyulması gerekir:

3.4.1.1

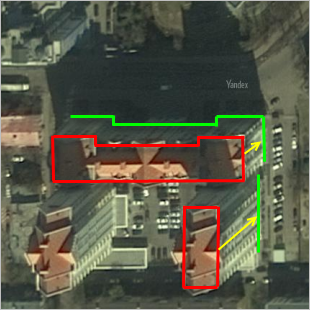

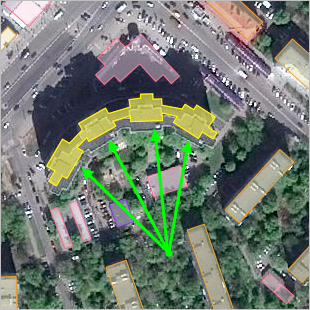

Binaların sınır çizgilerini çizerken uydu çekimlerinin genellikle zemine belirli bir açıdan yapıldığını unutmamak gerekir. Bu nedenle binaların çekimlerdeki çatı konturları bunların haritaya çizilen taban alanlarıyla örtüşmeyebilir. Bina yüksekliği ne kadar fazlaysa aradaki fark da o kadar fazla olur. Aşağıdaki görselde çatı sınır çizgileri kırmızı renkle, taban alanı çizgileri yeşil renkle, aralarındaki fark ise sarı oklarla gösterilmiştir:

Kavisli ve dairesel şekillere sahip binalar dahil olmak üzere, tüm binalar mutlaka taban alanı sınırlarına göre çizilmelidir. Kopyalama aracı kullanılarak çizilen tek katlı binalar ve tek katlı özel konut binaları istisnadır (ayrıntılar için bkz. 3.4.1.1.1):

Binanın çatı şekli taban alanının şeklinden farklı olsa bile binanın haritaya aktarılması yine de taban alanına göre yapılmalıdır. Çatının tabana göre hafifçe daraldığı durumlar bu kuraldan istisna sayılır.

Not

Binalar çizilirken, tenteler veya kamelyalar yalnızca madde 3.4.1.4'te açıklanan koşullar yerine getirildiğinde binanın çokgenine dahil edilir.

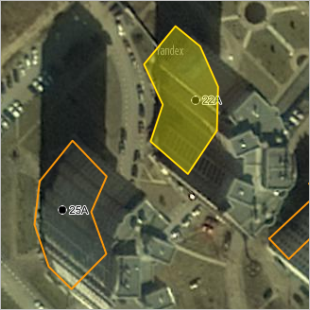

Uydu çekimlerine dayanarak tam olarak tespit edilemeyen bina taban alanı şekilleri ve yapım aşamasında olan binaların taban alanı şekilleri gerekirse yaklaşık olarak çizilebilir:

Not

Dikdörtgen şeklindeki taban alanları çizildiğinde binanın şekli bozuk görünüyorsa, Köşe hizalama modunu veya Açıyı dik (90°) yap komutunu kullanın. Ayrıntılı bilgi için bakınız bölüm 2.7.3.1. Çokgen türü basit objenin çizilmesi).

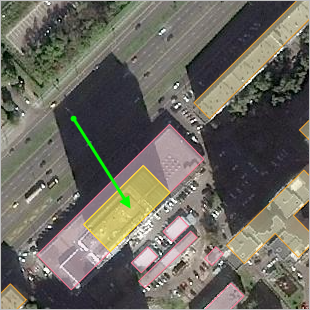

Bina çizerken önce çatıya göre kabaca çizip sonra taban alanına taşımanız önerilir. Çokgenlerin taşınması hakkında ayrıntılı bilgi için bölümünü okuyun. 2.7.3.2. Çokgen türü basit objenin düzenlenmesi.

Mevcut binaların şekillerini düzenlerken binaya bağlı olan girişler, adres noktaları, içindeki kurumlar gibi tüm objeleri yeni şekle uygun olarak düzenlemek gerekir.

3.4.1.1.1

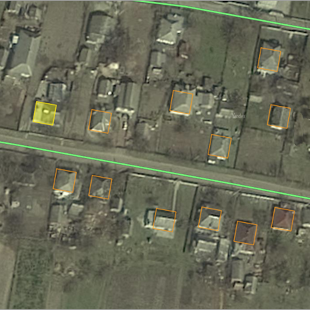

Tek katlı apartmanlar ve tek katlı özel konut binaları, çokgenleri tek tek çizilmek yerine başka benzer bir binanın çokgeni kopyalanarak da çizilebilir.

Tek katlı özel konut binalarının arazideki gerçek boyutları (uzunluk ve genişlikleri) ile haritada oluşturulan (veya kopyalanan) objenin boyutları arasındaki fark en fazla iki kat olabilir; haritadaki objenin şekli ve geometrik merkezinin konumu gerçek olanlarıyla aynı olmalıdır.

Tam olarak resimde olduğu gibi çizilen binalar, kopyalama aracıyla çizilen ve şekilleri hatalı olan binalarla değiştirilmemelidir. Bu işlem hatalı sayılır.

3.4.1.2

Çok katlı bina sınırlarında boyutları 5 metreden küçük oyuk ve çıkıntıları çizmeniz gerekmez (bu ayrıntılar daha önce zaten çizilmişse bunları silerek çizgiyi daha kaba ve az ayrıntılı duruma geri getirmek de bir hata sayılır).

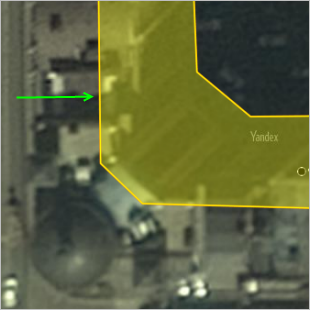

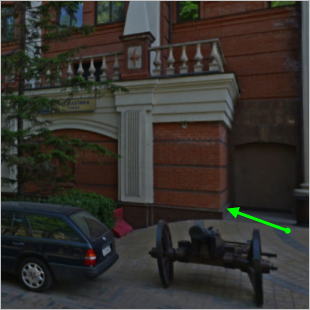

Örneğin, soldaki fotoğrafta gösterilmekte olup yandaki haritada gösterilmeyen küçük çıkıntının konumu yeşil okla gösterilmiştir:

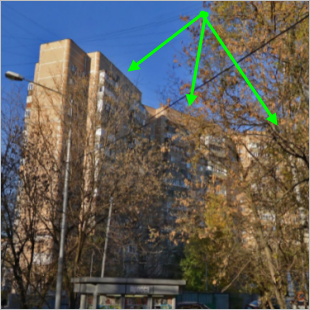

Bir binada aynı olan iki tane çıkıntı veya oyuk varsa ve bunlar çiziliyorsa isteğe göre yalnızca birinin çizilmesi hata sayılarak, ikisinin de çizilmesi gerekir:

Birbirine bitişik olan ve aralarında 3 m'den az bir mesafe bırakılan aynı yükseklikte birden fazla ayrı binanın ortak bir çokgenle çizilmesine izin verilir (örnek: garaj bloğunda yan yana duran standart üstü kapalı garajlar).

3.4.1.3

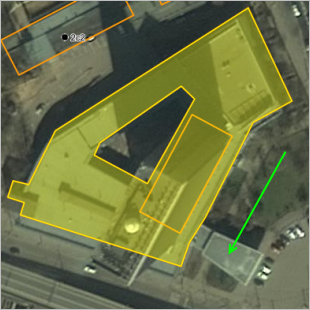

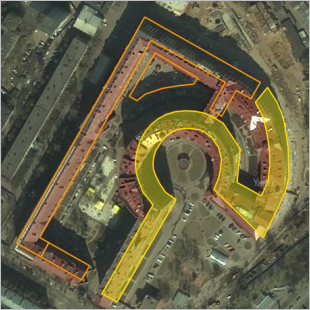

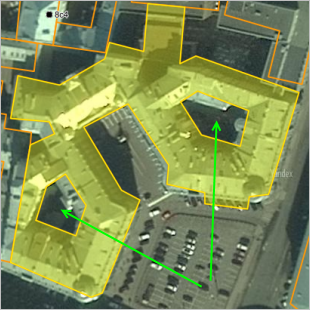

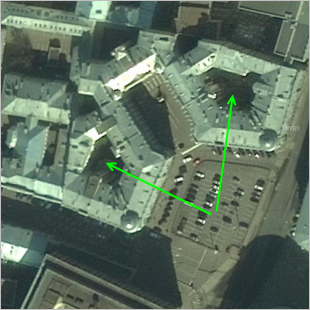

Binaların iç avlu gibi iç çokgenlerin kullanılmasını gerektiren parçaları mutlaka çizilmelidir:

3.4.1.4

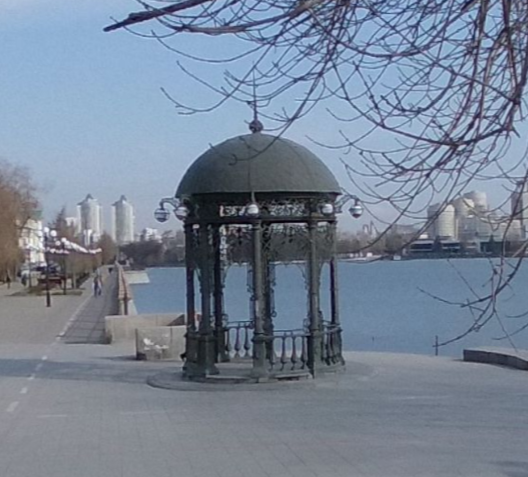

Sundurma gibi direklere oturan çatı şeklindeki yalıtımsız yapılar (bir veya daha fazla duvarı olması da muhtemel olan) ve iskelet yapılı seralar, kalıcı bir yapının parçası olmadığı sürece harita üzerinde çizilir. Haritaya çizilebilen yapıların örnekleri: Rotundalar, toplu taşıma durakları, anaokulu çardakları, otomatik benzinliklerdeki sundurmalar.

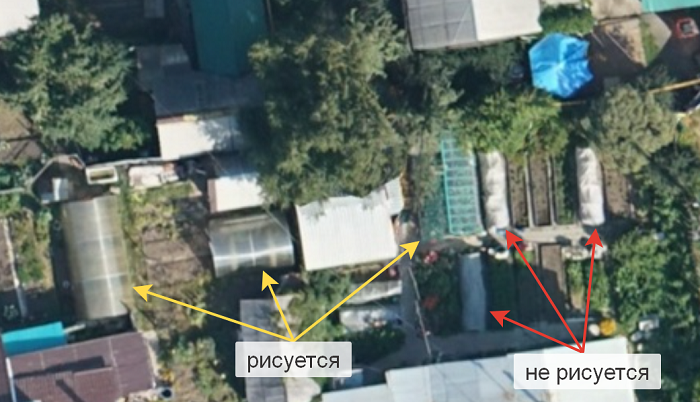

Yandex Map Editor'de haritalara eklenecek ve eklenmeyecek seraların örnekleri bu görselde gösterilir.

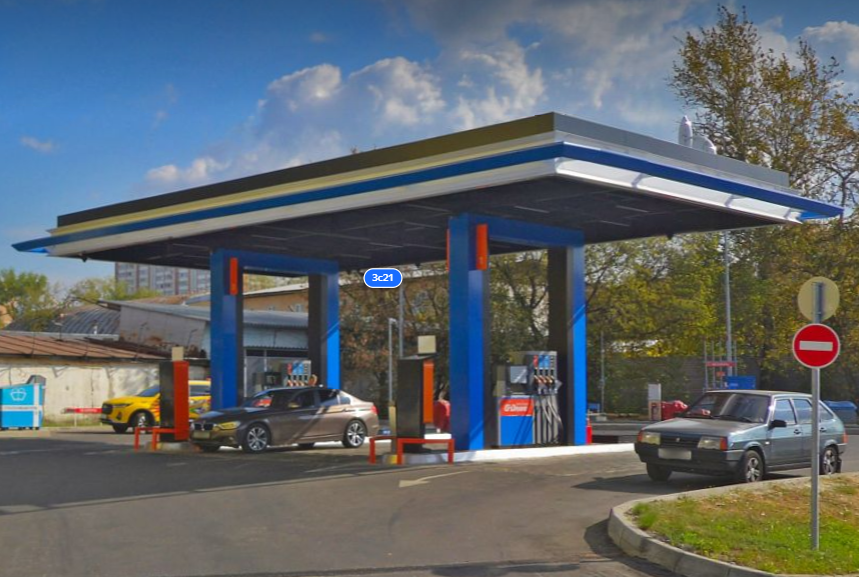

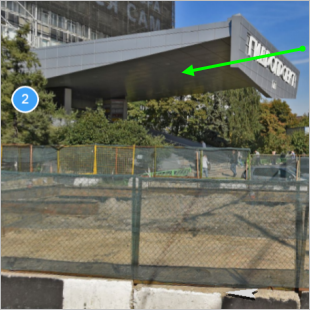

Aşağıdaki şekillerde gölgeliği gösteren fotoğraf solda, gölgeliğin konumunu okla gösteren harita bölümü ise sağda gösterilir:

Not

Üç boyutlu bir modeli doğru şekilde aktarmak için çizilen gölgelikler bu durumun istisnasıdır.

3.4.1.5

Farklı yapılara veya farklı adreslere sahip olan binalar iki ayrı çokgen olarak çizilebilir.

3.4.1.5.1

Aynı binanın yükseklikleri ve kat sayıları farklı olan kısımlarının farklı binalar gibi farklı çokgenlerle çizilmesi önerilir.

Aynı binaya ait olan fakat kat sayıları farklı kısımlar çizilirken ilgili çokgenler birbirini kaplayabilir:

Çatıdaki yapılar çizilirken;

Not

Bina bir tabanın üzerinde yer alıyorsa yükseklik olarak tabanın ve binanın toplam yüksekliğini girin.

Aşağıdaki fotoğrafta 9 metre yüksekliğe sahip bir taban alanı üzerine inşa edilmiş 16 katlı bir bina görülmektedir (Bölüm 3.4.2.3'e göre her bir kat yaklaşık 3 metre sayılır).

Bu durumda, binanın toplam yüksekliği taban alanı ile bina katlarının toplamı, başka bir deyişle 9 + (16 × 3) = 57 metre olacaktır.

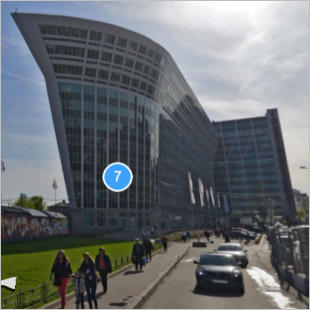

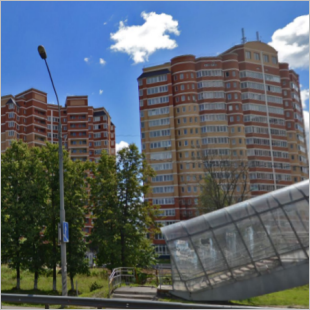

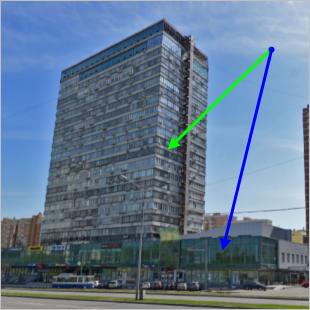

Örneğin, fotoğraftaki bina iki çok katlı bölüme sahiptir (yüksek, yeşil okla ve düşük, mavi):

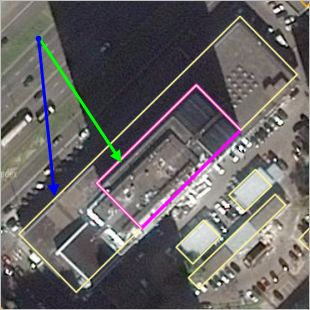

Binanın doğru çizilebilmesi için çok katlı bölümün Map Editor'e ayrı olarak çizilmesi gerekir:

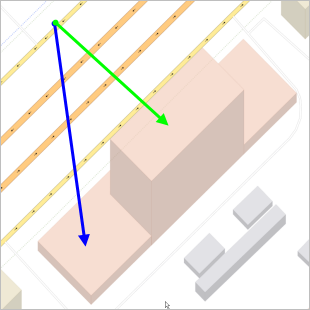

Böylece, bina haritalarda doğru bir şekilde gösterilir:

Bazı durumlarda, binanın çok katlı bölümleri farklı türlere ait olabilir. Örneğin, yeşil okla gösterilen çok katlı bölüm bir rezidans olarak hizmet verirken, mavi okla gösterilen alçak bölüm ise bir mağaza olabilir.

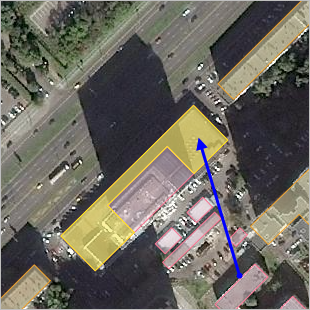

Bu durumda kat sayısı farklı olan bina bölümleri Yandex Map Editor’de farklı türlere ait iki farklı bina olarak çizilmelidir:

3.4.1.5.2

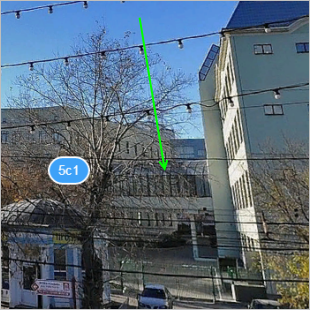

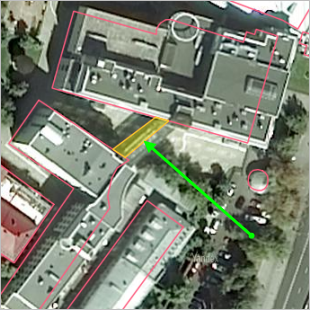

Binalar arası geçişler ayrı bir çokgen ile çizilir:

3.4.1.5.3

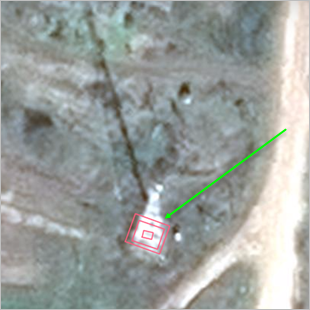

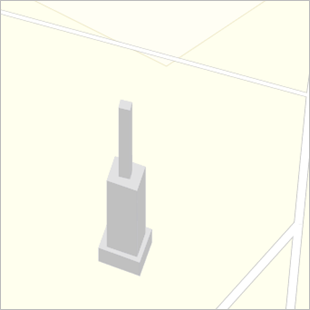

Tepeye sivrilen kafes yapılarının (örneğin, baz istasyonlarının) üç veya daha fazla farklı yükseklikteki bina çokgenleri ile çizilmesi önerilir (örnek olarak soldaki resme bakınız). Böylece haritada bu yapılar gerçek yapıya daha çok benzeyeceklerdir (bkz. sağdaki resim):

3.4.1.6

İç konturları çizerken aşağıdaki kurallara uyulmalıdır 2.7.2. İç çokgen kullanım kuralları.

3.4.1.7

Binalar çizerken uyulması gereken kurallar için bakınız bölüm 2.7.1. Çokgen türü objelerin çiziminde genel kurallar.

3.4.1.8

Yer altında bulunan binalar çizilmez; ancak, bunların yer üstünde bulunan kısımları çizilebilir.

Anıt olmak üzere veya müze sergisinin bir parçası olarak kalıcı bir şekilde kaidesiz olarak yerleştirilen eski gemi veya uçakların vb. Kültür ve Eğlence objeleri olarak haritaya eklenmesine izin verilir.

En az iki ay boyunca geçici (örneğin, gıda satış araçları gibi) veya yalnızca belirli mevsimlerde düzenli olarak bulunan tesislerin Bina türü objeler olarak haritada gösterilmesine izin verilir (bunların çizilmesi Map Editor kurallarına aykırı olmaması kaydıyla).

3.4.1.9

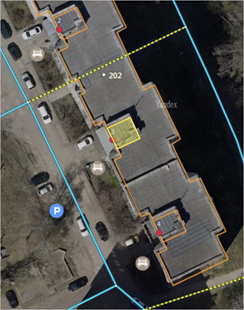

Bina sınırları içinde bulunan bir adres noktası, bina çizgisi düzenlenirken bu binanın sınırlarının dışında kalmamalıdır. Bir binanın düzenlenmesi sonucunda adres noktası binanın sınırları dışında kalıyorsa, şekli doğru duruma getirecek şekilde düzenlenir.

3.4.2. Üç boyutlu bina modelleri

Karmaşık yapılı bazı binalar için üç boyutlu özel modeller kullanılır. Yandex Maps'e doku içermeyen bir üç boyutlu model eklemek için modeli oluşturup https://yandex.ru/project/maps/3d web sayfamızdaki formu kullanarak bize gönderin.
