2.7.1. Çokgen türü objelerin çiziminde genel kurallar
Objelerin düz bölümleri en az sayıda (biri başlangıç diğeri bitiş noktası olmak üzere minimum 2) noktayla çizilir:
|

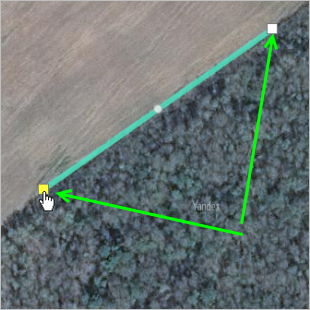

Doğru |

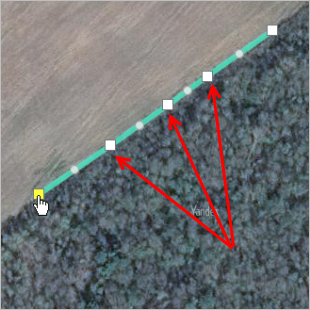

Yanlış |
|
|
|

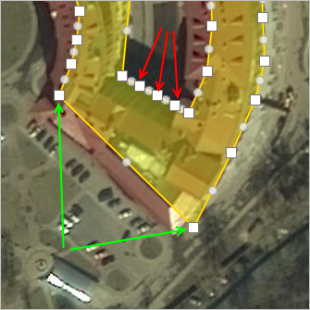

Aşağıdaki resimde doğru çizim yeşil oklarla, yanlış (gereğinden fazla bağlantı noktası içeren) çizim ise kırmızı oklarla gösterilmektedir:
Objelerin kıvrımlı bölümleri, 18'e kadar tüm harita ölçeklerinde objenin haritaya doğru aktarılmasını sağlayacak en az sayıda noktayla çizilir:
|

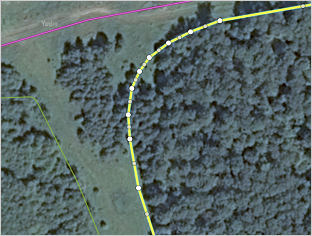

Doğru |

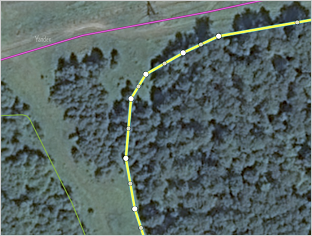

Yanlış |
|
|
|

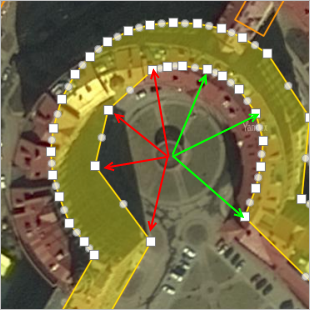

Aşağıdaki görselde doğru çizim yeşil oklarla, yanlış (objeyi haritaya doğru aktaramayacak kadar az bağlantı noktası içeren) çizim ise kırmızı oklarla gösterilmektedir:
Not
İdari bölüm
türündeki objeler için Tüm köşeleri yuvarla işlemi kullanılamaz. Öte yandan, idari bölüm sınırlarının su objelerinin veya adaların yuvarlanmış kıyı şeridi takip edilerek çizilmesine izin verilir.
