Kavşaklarda yol bölümü seviyelerinin gösterilme örnekleri
- Yol bölümlerinin ayrılması ve yol bölümlerinin A ve B seviyelerinin belirlenmesi (bkz. bölüm 3.3.2.5. Seviye (A) ve Seviye (B)) örneğin kelebek kavşağı (M-4 ve R-140 otoyollarının kesiştiği noktada) gösterilmektedir.
- Farklı düzeyli kavşakta (Anvers banliyösünde) yol bölümlerinin işaretlenmesini ve yol bölümlerinin A ve B seviyelerinin seçilmesini gösterir.
Örnek 1
M-4 ve P-140 karayollarının kesişimindeki yonca yaprağı kavşak örneğinde yol bölümlerini işaretleme ve bunların A ve B düzeylerini belirtme şeklini (bkz. : Bölüm 3.3.2.5.) gösteren resim. Bu resimlerde yollarda ve kavşak çıkışlarında yol bölümlerinin A ve B seviyelerini belirtme aşamaları ardışık şekilde gösterilir.

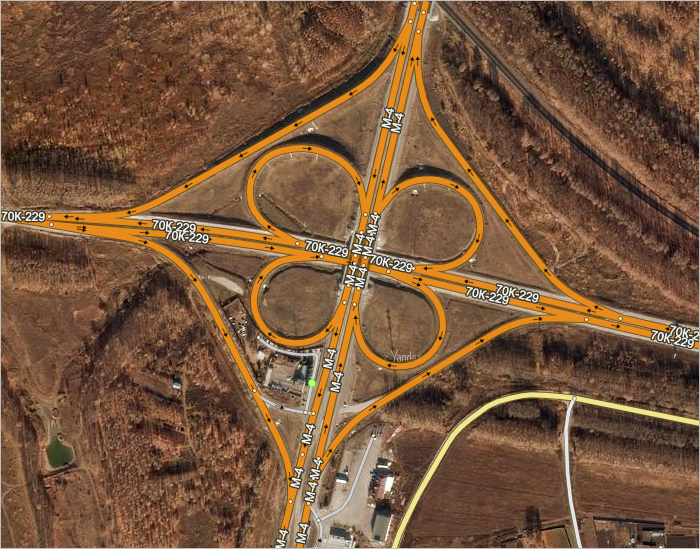

Şekil 1. Yol ağının şeması bulunan kavşak fotoğrafı

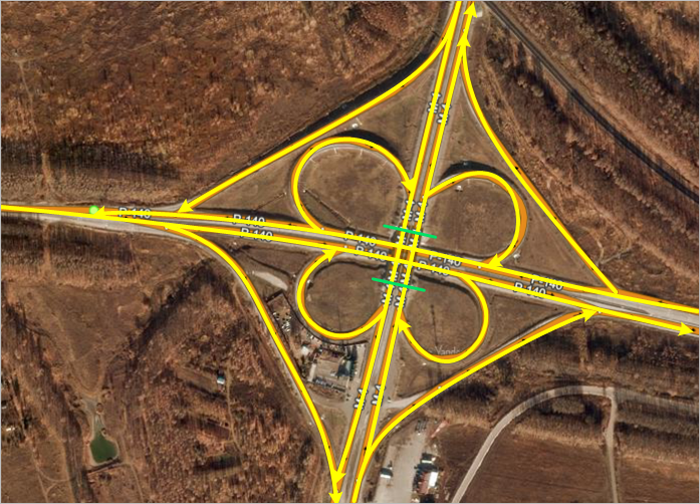

Şekil 2. Yol ağı şeması. Okların yönleri hareket yönü ve çizim yönü ile aynıdır (A → B), yeşil çizgilerle M-4 yolunun P-140 yolu ile kesiştiği köprü ayakları gösterilir

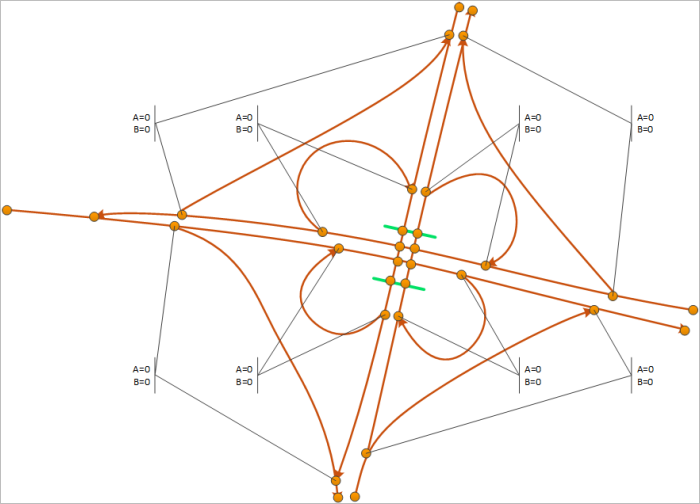

Şekil 3. P-140 yoluna denk gelen yol bölümlerinin A ve B seviyelerinin işaretleme şeması (kahverengi daireler, yol bölümlerinin kesiştiği yerleri gösterir); tüm seviyeler sıfıra eşittir

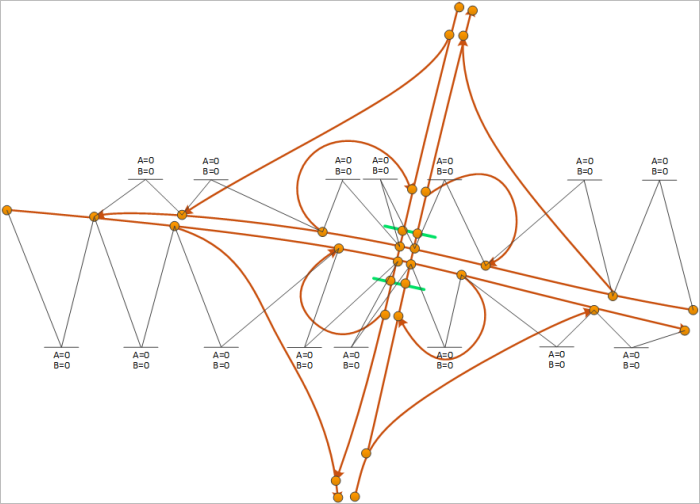

Şekil 4. P-140 ve M-4 yollarının kavşak çıkışlarına denk gelen yol bölümlerinin A ve B seviyelerinin işaretleme şeması (kahverengi daireler, yol bölümlerinin kesiştiği yerleri gösterir); tüm seviyeler sıfıra eşittir

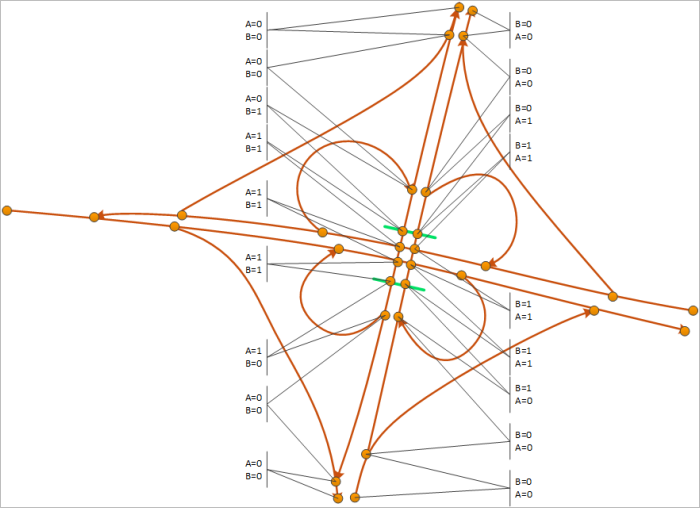

Şekil 5. M-4 yoluna denk gelen yol bölümlerinin A ve B seviyelerinin işaretleme şeması (kahverengi daireler, yol bölümlerinin kesiştiği yerleri gösterir; yol köprüye geçerken A ve B seviyelerinin değerlerinin sıfırdan bire doğru değiştiğine dikkat ediniz)
Örnek 2
M-4 ve P-140 karayollarının kesişimindeki yonca yaprağı kavşak örneğinde yol bölümlerini işaretleme ve bunların A ve B düzeylerini belirtme şeklini (bkz. 3.3.2.5. (A) Seviyesi ve (B) Seviyesi) adım adım gösterildiği Antwerpen yakınlarında bulunan çok düzeyli bir kavşağın resmidir.

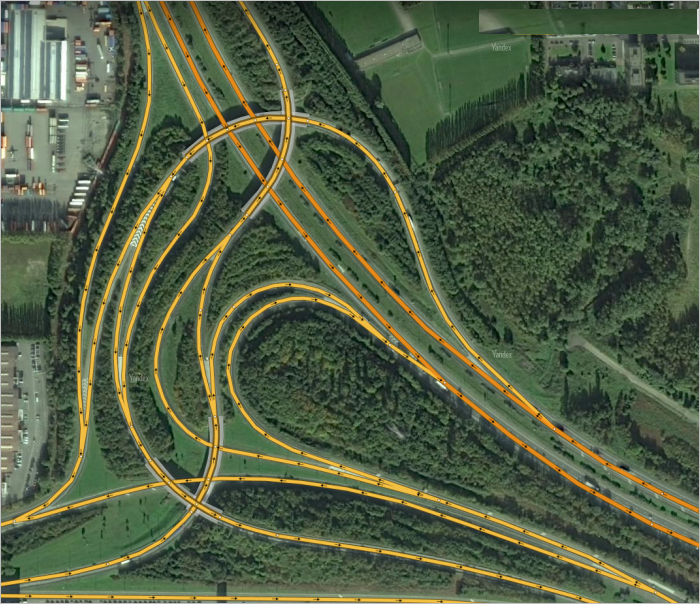

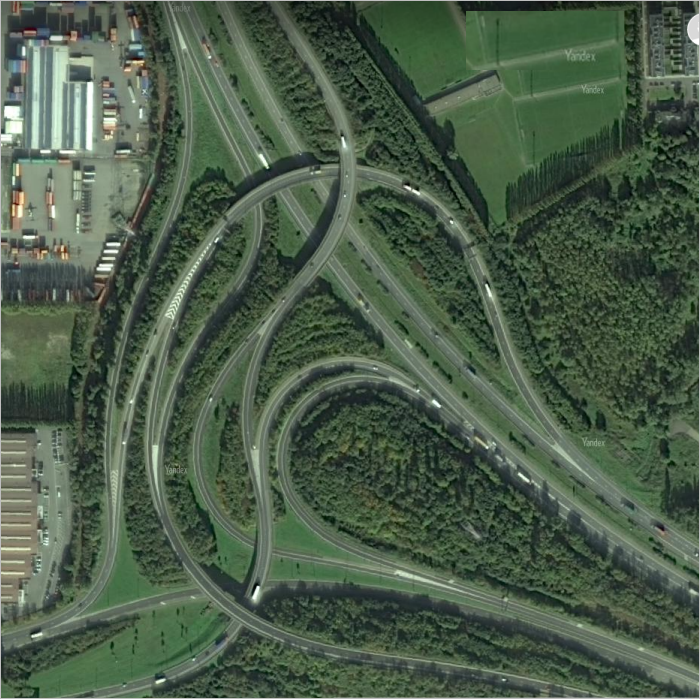

Şekil 6. Kavşak fotoğrafı

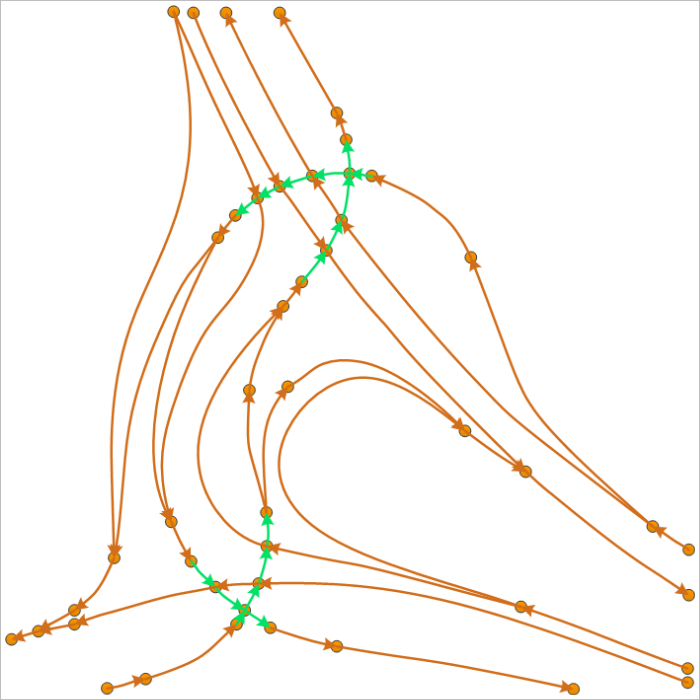

Şekil 7. Yol ağı şeması. Kahverengi daireler, yol bölümlerinin kesiştiği yerleri gösterir; bölüm sınırlarındaki kesişmeler gerçek yol ağındaki kesişmelere uygun değildir, şemada belirlilik için çizilmiştir. Oklar yol bölümlerine denk geliyor. Ok yönleri, hareket yönü ve çizim yönü ile aynıdır (A → B). Yeşil renkle köprülerden ve üst geçitlerden geçen yol bölümleri gösterilmiştir

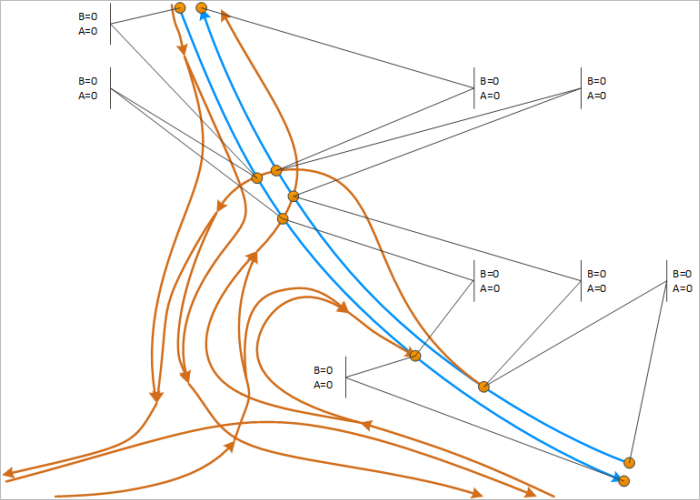

Şekil 8. Bölgesel yola denk gelen yol bölümlerinin A ve B seviyelerinin işaretleme şeması (mavi renkle gösterilmiştir). Tüm seviyeler sıfıra eşittir

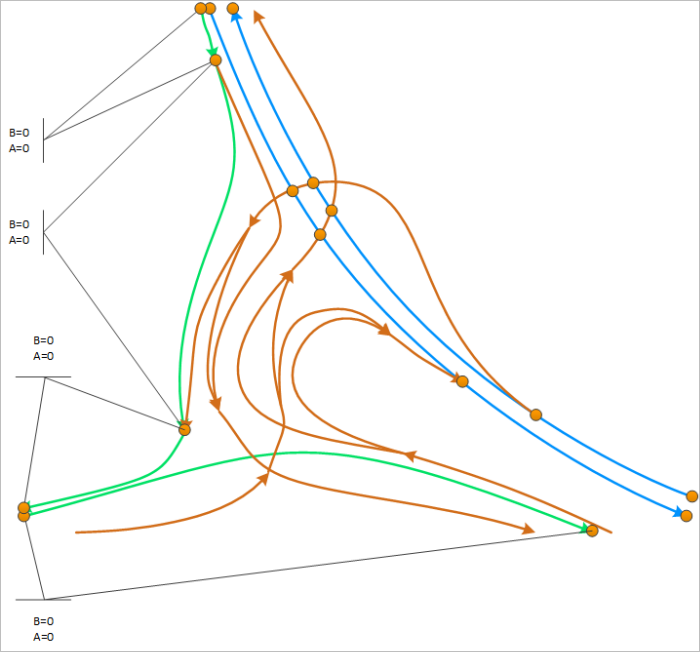

Şekil 9. İlçe yoluna denk gelen yol bölümlerinin A ve B seviyelerinin işaretleme şeması (yeşil renkle gösterilmiştir). Tüm seviyeler sıfıra eşittir

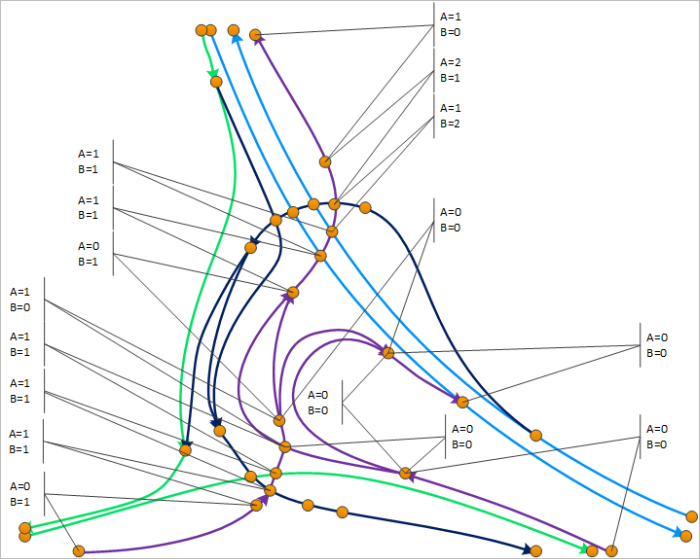

Şekil 10. Bazı kavşak çıkışlarına denk gelen yol bölümlerinin A ve B seviyelerinin işaretleme şeması (koyu lacivert renkle gösterilmiştir). Köprülerden ve üst geçitlerden geçen yol bölümlerinin A ve B seviyelerinin değerlerinin değiştiğine dikkat ediniz

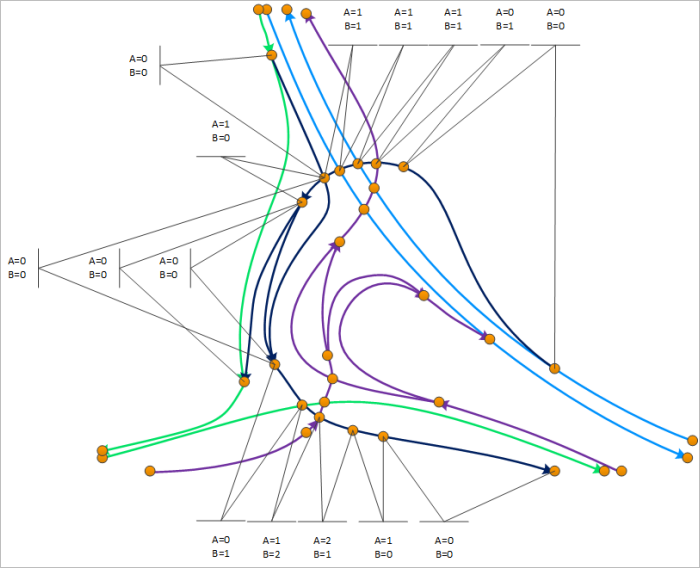

Şekil 11. Bazı kavşak çıkışlarına (mor renkle gösterilen) denk gelen yol bölümlerinin A ve B seviyelerinin işaretleme şeması. Köprülerden ve üst geçitlerden geçen yol bölümlerinin A ve B seviyelerinin değerlerinin değiştiğine dikkat ediniz
Şekil 12. Yol ağı şeması ve yol yapıları bulunan kavşak fotoğrafı
