Kavşaklarda yol bölümü seviyelerinin gösterilme örnekleri

Örnek 1

M-4 ve P-140 karayollarının kesişimindeki yonca yaprağı kavşak örneğinde yol bölümlerini işaretleme ve bunların A ve B düzeylerini belirtme şeklini gösterir (bkz.: Bölüm 3.3.2.5. Düzey (A) ve Düzey (B)).

Örnek 2

Farklı düzeyli kavşakta (Anvers banliyösünde) yol bölümlerinin işaretlenmesini ve yol bölümlerinin A ve B seviyelerinin seçilmesini gösterir.

Örnek 1

M-4 ve P-140 karayollarının kesişimindeki yonca yaprağı kavşak örneğinde yol bölümlerini işaretleme ve bunların A ve B düzeylerini belirtme şeklini (bkz.: Bölüm 3.3.2.5. Düzey (A) ve Düzey (B)) gösteren resim. Bu resimlerde yollarda ve kavşak çıkışlarında yol bölümlerinin A ve B seviyelerini belirtme aşamaları ardışık şekilde gösterilir.

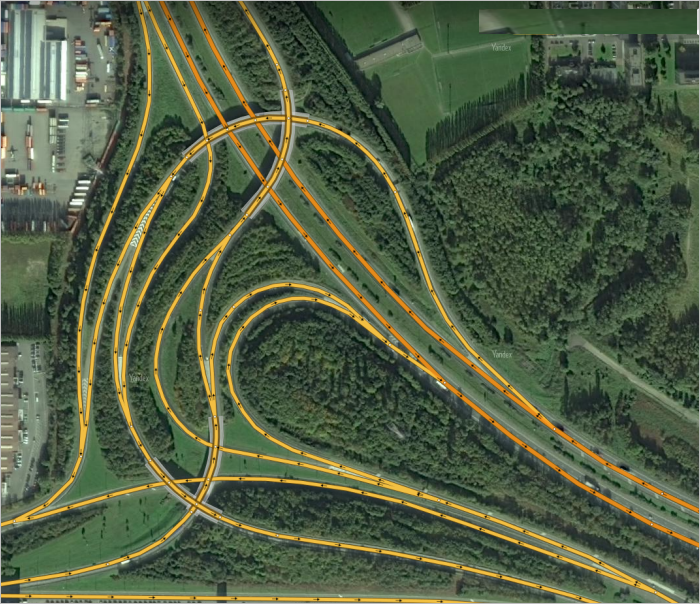

Şekil 1. Yol ağının şeması bulunan kavşak fotoğrafı


Şekil 2. Yol ağı şeması. Okların yönleri hareket yönü ve çizim yönü ile aynıdır (A → B), yeşil çizgilerle M-4 yolunun P-140 yolu ile kesiştiği köprü ayakları gösterilir


Şekil 3. P-140 yoluna denk gelen yol bölümlerinin A ve B seviyelerinin işaretleme şeması (kahverengi daireler, yol bölümlerinin kesiştiği yerleri gösterir); tüm seviyeler sıfıra eşittir

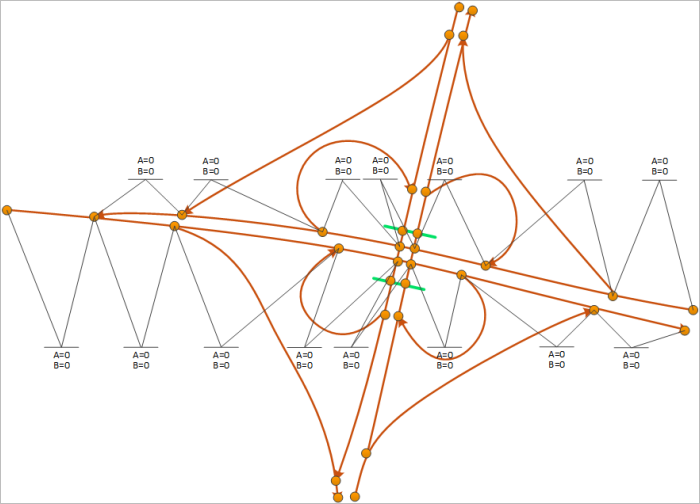

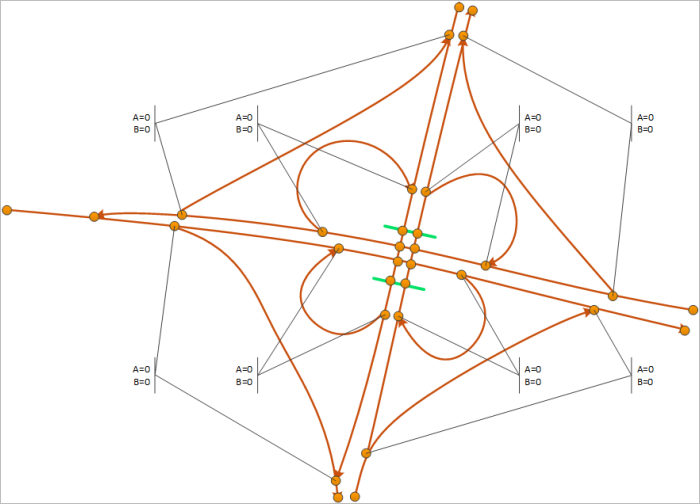

Şekil 4. P-140 ve M-4 yollarının kavşak çıkışlarına denk gelen yol bölümlerinin A ve B seviyelerinin işaretleme şeması (kahverengi daireler, yol bölümlerinin kesiştiği yerleri gösterir); tüm seviyeler sıfıra eşittir

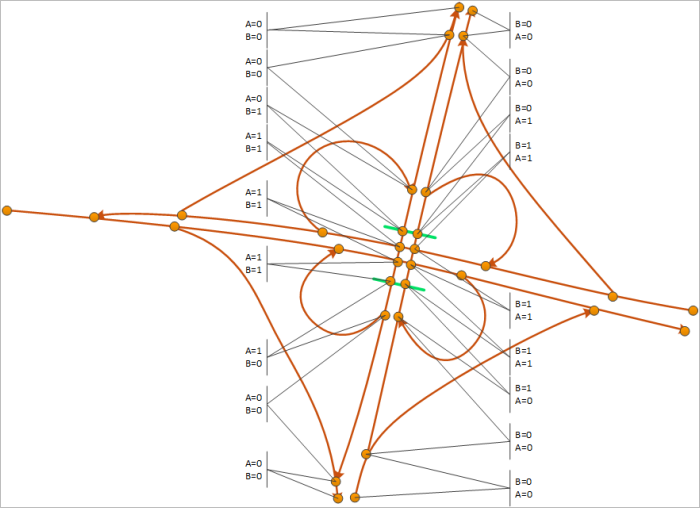

Şekil 5. M-4 yoluna denk gelen yol bölümlerinin A ve B seviyelerinin işaretleme şeması (kahverengi daireler, yol bölümlerinin kesiştiği yerleri gösterir; yol köprüye geçerken A ve B seviyelerinin değerlerinin sıfırdan bire doğru değiştiğine dikkat ediniz)


Örnek 2

Anvers yakınlarında bulunan çok katlı kavşakta yol bölümlerinin işaretlenmesini ve yol bölümlerinin A ile B seviyelerini belirtme şeklini gösteren resim (bkz.: Bölüm 3.3.2.5. Düzey (A) ve Düzey (B) ). Görseller, yol bölümlerinin A ve B seviyelerinin belirtme aşamalarını ardışık şekilde gösterir.

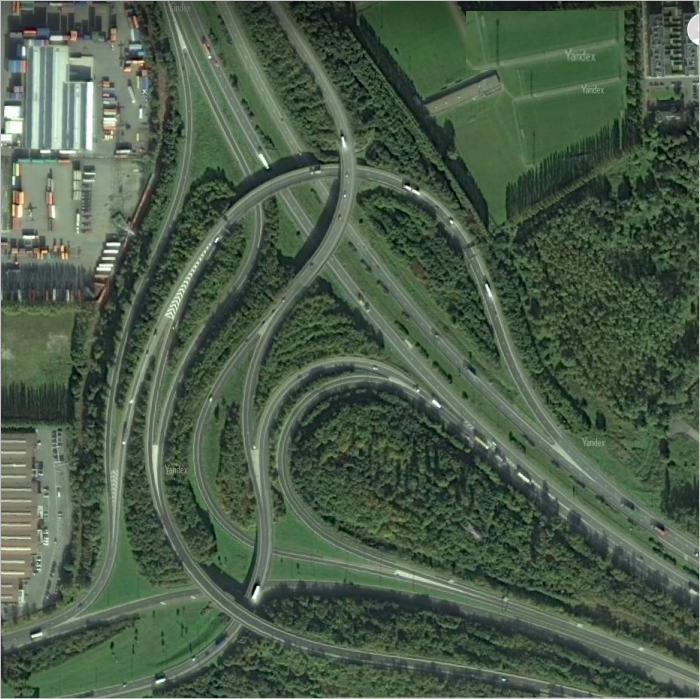

Şekil 6. Kavşak fotoğrafı

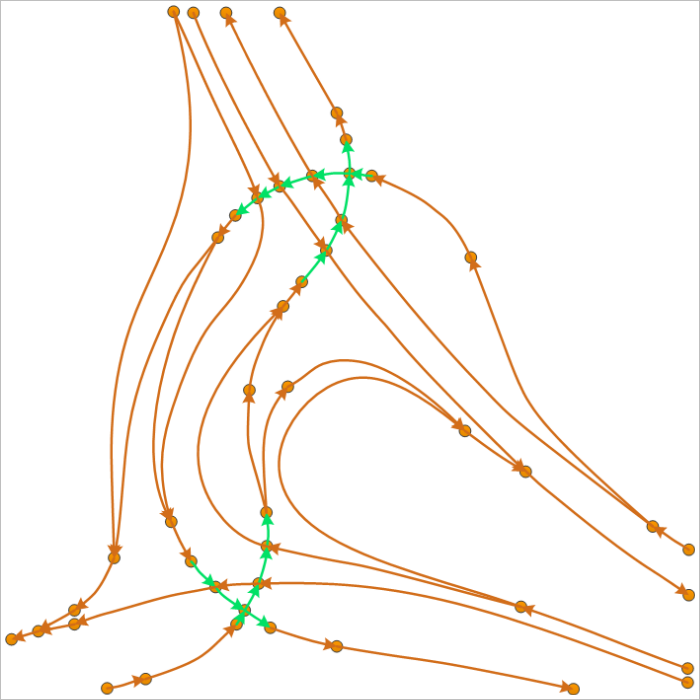

Şekil 7. Yol ağı şeması. Kahverengi daireler, yol bölümlerinin kesiştiği yerleri gösterir; bölüm sınırlarındaki kesişmeler gerçek yol ağındaki kesişmelere uygun değildir, şemada belirlilik için çizilmiştir. Oklar yol bölümlerine denk geliyor. Ok yönleri, hareket yönü ve çizim yönü ile aynıdır (A → B). Yeşil renkle köprülerden ve üst geçitlerden geçen yol bölümleri gösterilmiştir

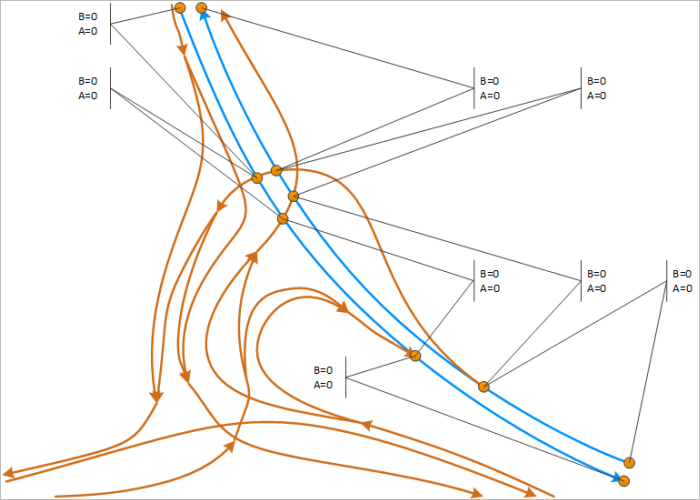

Şekil 8. Bölgesel yola denk gelen yol bölümlerinin A ve B seviyelerinin işaretleme şeması (mavi renkle gösterilmiştir). Tüm seviyeler sıfıra eşittir

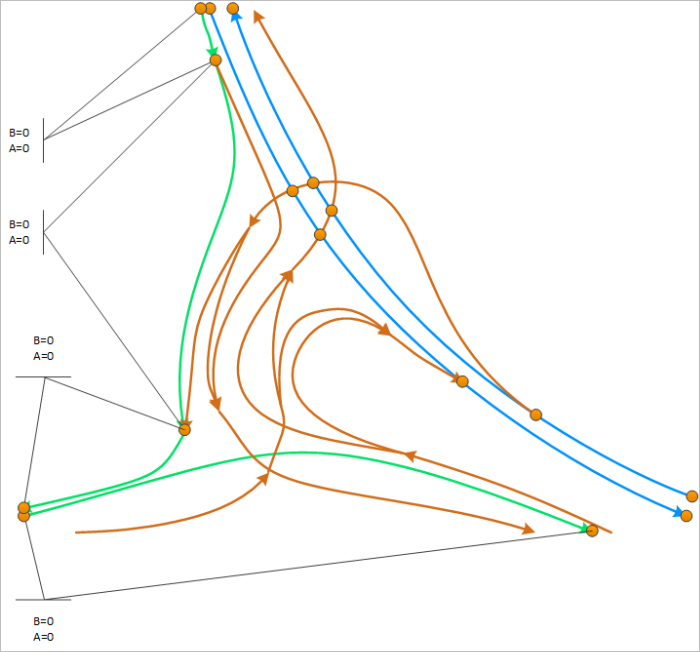

Şekil 9. İlçe yoluna denk gelen yol bölümlerinin A ve B seviyelerinin işaretleme şeması (yeşil renkle gösterilmiştir). Tüm seviyeler sıfıra eşittir

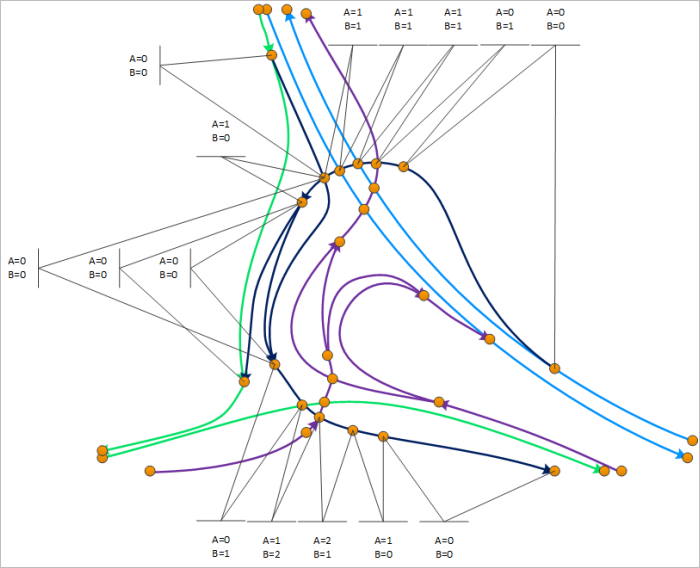

Şekil 10. Bazı kavşak çıkışlarına denk gelen yol bölümlerinin A ve B seviyelerinin işaretleme şeması (koyu lacivert renkle gösterilmiştir). Köprülerden ve üst geçitlerden geçen yol bölümlerinin A ve B seviyelerinin değerlerinin değiştiğine dikkat ediniz

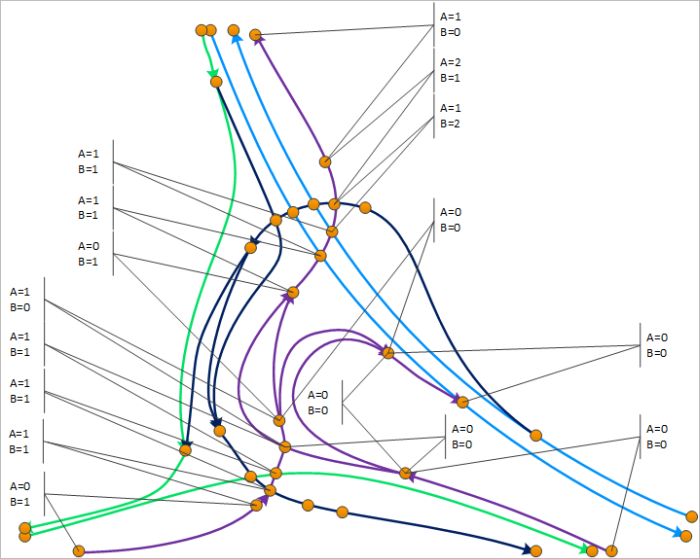

Şekil 11. Bazı kavşak çıkışlarına (mor renkle gösterilen) denk gelen yol bölümlerinin A ve B seviyelerinin işaretleme şeması. Köprülerden ve üst geçitlerden geçen yol bölümlerinin A ve B seviyelerinin değerlerinin değiştiğine dikkat ediniz


Şekil 12. Yol ağı şeması ve yol yapıları bulunan kavşak fotoğrafı
